磁翻板液位計是一種常見液位計，其通過與罐體對接的連通管與液位計形成連通器，以及磁浮子浮力原理、磁浮子與顯示面板的磁耦合原理而實現液位測量的現場實時測量儀表。磁翻板液位計的特點很鮮明，包括觀察直觀、清晰、不堵塞、不滲漏、安裝方便、抗腐蝕性、高可靠性、維修簡單等特點，非常適合于工業(yè)過程中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介質的液位的檢測和控制。磁翻板液位計目前已經廣泛用于電力、石油、化工、冶金、環(huán)保、船舶、建筑、食品等行業(yè)，市場覆蓋領域非常廣。







磁性翻板液位計具體的工作方式是液位計豎直的主導管中有一個磁性浮球，管兩側排列著許多小的磁性體（這種磁性體可以根據工況需要做成金屬的翻片或塑料的翻柱），液位或水位發(fā)生升降變化時，由于浮力的作用便會帶動浮球上下運動，由于磁極作用帶動磁性體翻轉，在磁性體兩面刷不同顏色來顯示水位。磁性耦合除了受材料影響外，受磁性材料的距離影響也很大。一般來講，能夠影響磁性耦合的距離，主要指磁翻板液位計的磁浮子和磁翻片以及磁翻片與磁翻片之間的距離。而磁翻片一般放置在顯示面板內等距離的半圓卡槽內，這樣，卡槽之間的距離也就是磁翻板的間距。

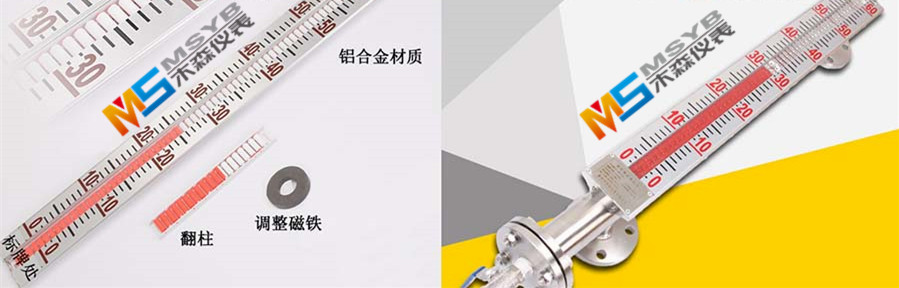

磁翻板液位計



儀表用戶可以通過本文介紹磁翻片對測量有哪些影響以及是如何解決磁翻板液位計磁翻片間距對測量的影響，能夠對于磁翻板液位計有更為深入的認識。



一、磁翻板液位計磁翻片對測量有哪些影響

 由于磁性耦合是通過磁場和磁場之間的相互作用力來實現的，而作用力的大小和兩個磁場之間的距離息息相關。就磁翻片而言，磁翻片的間距對磁翻板液位計的測量的影響主要表現在以下兩點：



1、如果相鄰兩塊磁翻片之間的間距太大，它們的作用力就會減弱，這樣整個顯示面板亂翻轉、液位顯示不準和抗干擾能力差等問題就很容易出現；



2、如果相鄰兩塊磁翻板液位計的間距太小，由于它們之間的作用力太大，很容易使兩塊磁翻片跑出半圓形卡槽吸附在一起，這就難免會使磁翻板液位計測量的準確性受到影響。



二、如何解決磁翻板液位計翻片間距對測量的影響的

正因為磁翻板液位計的磁翻片之間的距離的設定恰當與否，對磁翻板液位計的測量有著重要影響，為確保磁翻板液位計測量的準確性，通過大量的試驗，終于解決了影響磁翻板液位計測量準確性的磁翻片間距的設定問題。那么，是如何解決磁翻板液位計翻片間距對測量的影響的呢？



*先，在選定制作磁翻片的某一種強磁性材料后，會進行反復試驗。



其次，通過不斷試驗，直至確定好兩塊磁翻片的間距。



就目前所選定的磁性材料而言，將兩塊相鄰磁翻片的間距設定在1.5~2mm之間，能夠很好解決因磁翻片間距設置不當所致的測量不準的問題。
