浮球液位計的測量原理及部件
發表時間：2019-05-12 23:10:27 ??點擊次數：835? 技術支持：150-5269-2011
浮球液位計的測量原理
浮球液位計是以磁浮球?yàn)闇y量元件，通過磁耦合作用，使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加HART信號輸出或就地液晶顯示，可現場顯示液位的百分比、4~20mA電流及液位值，遠傳供給控制室可實現液位的自動檢測、控制和記錄。
浮球液位計由浮球、插桿等組成。浮球液位計通過連接法蘭安裝于容器頂上，浮球根據排開液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。
MS- -UQZ浮球式液位開關參數：
測量范圍：0~3500mm
供電電壓：12~36V DC
輸出信號：開關量信號；
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94(平面法蘭)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法蘭)
DN80 PN0.6 球φ76
介質密度：≥0.65g/cm3
介質粘度：≤0.015PaS
接液材質：不銹鋼
防護等級：IP65
更多產品請點擊www.gxrchwu.cn
產品相關關鍵詞 ：報警開關,液位報警,磁翻板液位計報警開關,液位計廠家
MS--UQZ浮球式液位開關產品選型表：
|
型 號 |
規 格 |
表 示 內 容 |
||
|
MS-UQZ |
|
磁浮球液位開關 |
||
|
|
01 |
|
|
頂置式 |
|
02 |
|
|
側側式 |
|
|
03 |
|
|
側底式 |
|
|
04 |
|
|
支架式 |
|
|
|
H |
|
測量范圍H |
|
|
|
|
* |
引頸長度(選01型時請注明) |
|
|
MS-UQZ |
□ |
□ |
□ |
|

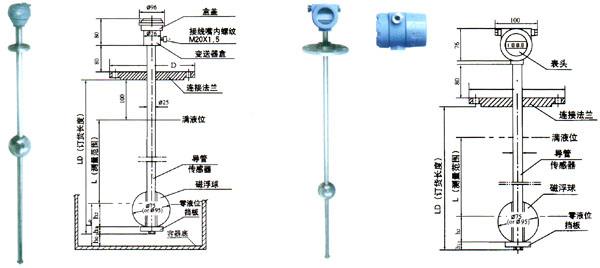

MS--UQZ浮球式液位開關計分以下四種安裝方式：
A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝
(訂貨時請用戶注明安裝形式和引頸長度L值。)
對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖
MS--UQZ浮球式液位開關接線方式：見圖
MS--UQZ浮球式液位開關操作說明：
1、按鍵操作
|
調零鍵[Z]、調整鍵[S]、功能鍵[M]
|
||
|
操作內容
|
操作方法
|
備注
|
|
按鍵開鎖
|
同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。
|
|
|
PV值清零
(即零位調整)
|
將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0) | 如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER) |
|
4mA點有源遷移
|
按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，開關將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET) |
|
|
20mA點有源遷移
|
按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，開關輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET) |
|
|
開關數據恢復
|
先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將開關數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對開關進行過數據備份，無法將開關數據恢復到出廠時狀態。 | |
如果2分鐘之內沒有任何按鍵按下，開關按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵開關主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
2、測量參數設置
測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C **后按功能鍵確認并退出設置狀態恢復顯示狀態。
|
顯示內容
|
設置內容
|
操作方法
|
|
|
0.888
ZEPO CM
|
設置4mA點量程
|
按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
|
100.00
SPRN CM
|
設置20mA點量程
|
同上
|
同上
|
|
2.000
DPMP S
|
設置阻尼時間
|
同上
|
同上
|
|
12.008
DISP mA
|
設置顯示模式
|
按[S]鍵選擇顯示模式(顯示液位、電流、百分比) | |
|
3.6
FIX C CM
|
固定電流輸出
|
輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA) |
|
