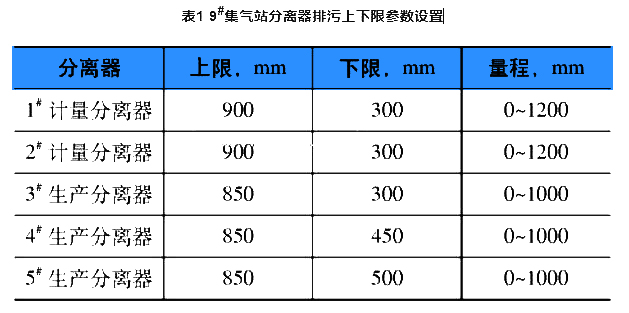

對5#分離器開展磁翻板液位計排污上下限參數優化試驗, 將上限設置為1000mm, 下限設置為360mm。調整前, 5#分離器排污一次用時50min, 調整后, 排污一次用時70min。排污時間延長, 排污次數減少, 減少了排污閥的開關動作頻率, 在設備額定使用周期內 (額定開關2000次) , 增加了設備的使用時間, 延長了設備的使用壽命, 效果明顯。分離器磁翻板液位計排污下限參數的優化, 可以避免由于液體排完后, 分離器內高壓氣體攜帶微小的細砂對排污閥內閥芯的沖刷, 避免造成閥芯過早刺漏損壞, 從而達到了保護閥芯的目的。



1.2、磁翻板液位計改進：



1.2.1、改進前情況：



  由于氣井出水、出砂*來*嚴重, 分離器分離出的泥沙逐漸增多, 含有大量泥沙的產出水通過磁翻板液位計引壓管進入磁翻板液位計浮筒內部, 在重力的作用下, 逐漸在磁翻板液位計底部沉積。由于磁翻板液位計下引壓管連通分離器的積砂包, 一部分含有泥沙的污水在磁翻板液位計下部不能被排出, 隨著時間的增加, 大量淤泥在磁翻板液位計底部堆積, 從而造成磁翻板液位計磁浮子陷入底部淤泥之中, 而喪失了浮力。有時通過磁翻板液位計下排污閥排污時, 由于巨大的壓差, 磁浮子快速下沉, 底部與磁翻板液位計下法蘭排污口緊緊吸合, 磁浮子不能正常動作, 影響液位正常顯示。同時, 下部排污口被磁浮子底部堵死, 且無法通過排污來排除, 只有整體拆卸磁翻板液位計底部法蘭盤, 通過清洗才能排除故障。



  磁翻板液位計長期運行, 內部管壁淤泥、泥沙逐漸吸附, 磁浮子外部泥沙逐漸結垢, 造成磁翻板液位計浮筒內壁直徑逐漸減小, 磁浮子外壁直徑逐漸增大, 導致磁翻板液位計磁浮子在浮筒內的活動空間逐漸變小, 磁浮子外壁與浮筒內壁在上下起浮時接觸摩擦, 增大了磁浮子的上升阻力, 容易造成磁浮子卡在浮筒內某一位置, 進而引起液位數據傳輸不準確, 不能正常排污, 甚至?xí)霈F(xiàn)分離器被淹的情況。目前, 站場采用高低壓分輸流程, 如果低壓分離器被淹, 液態水將被氣流帶入增壓流程, 加大了壓縮機前端分離器處理負荷, 同時, 水一旦沒有及時被處理而帶入壓縮機氣缸, 會造成壓縮機運動部件損壞, 造成較大事故。如果高壓分離器被淹, 液態水帶入三甘醇脫水裝置會增加三甘醇脫水負荷, 導致能量循環泵不能正常運行, 從而影響正常。此外, 磁浮子與法蘭排污口吸合后, 只能通過清洗處理, 而隨著清洗次數的增加, 會增大磁翻板液位計引壓管控制閥損壞的概率。冬季清洗磁翻板液位計, 時常發生磁浮子被凍在磁翻板液位計下法蘭處的情況, 此時只能改用甲醇清洗, 甲醇易揮發、有劇毒, 對作業人員帶來較大的安全隱患。



1.2.2、改進措施：



  針對以上情況, 結合磁翻板液位計磁浮子的運行狀況, 做如下改進:

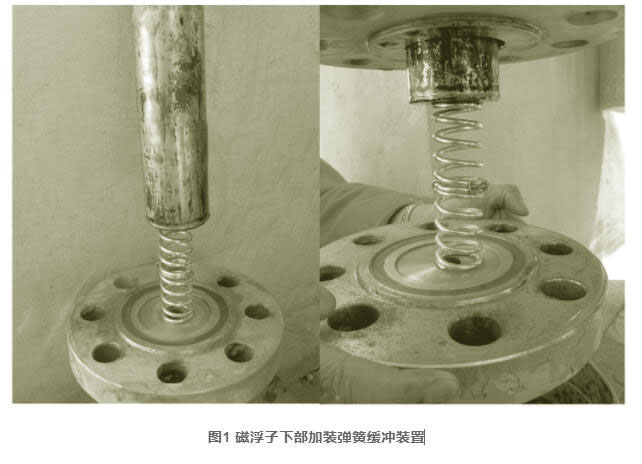

(1) 在磁浮子下部加裝彈簧緩沖裝置, 如圖1所示, 可以增大磁浮子在浮筒內的下部空間, 日常運行聚集的淤泥可以通過下部排污閥排出, 避免磁浮子陷入底部淤泥。
