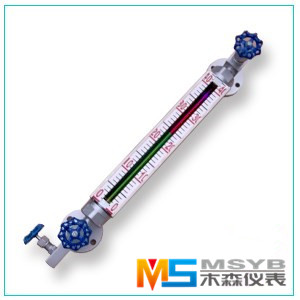

UGS彩色石英管液位計（以下簡稱彩色液位計）是彩用國內外**新技術而成。它是利用自然光在液體中折、反射原理，借助于紅、綠片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。如果帶LED光源則顯示會更清晰。因此被廣泛用于石油、化工、電力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙烷、丙烯、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度的界面測量，可選用三色界面石英管液位計。三色界面石英管液位計是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于浮子呈黑色，上下部分液體顏色有異，所以顯示醒目。從而解決了一直困擾在石油化工過程中兩種混合介質
http://www.gxrchwu.cn

工作原理

UGS彩色石英管液位計它是利用自然光在液體中折、反射原理。

借助于紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。



產品特點及技術參數

●液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高壓、防粘稠、重量輕、奉命長、無泄漏。特制的99.99％SiO2透明石英管，其變形點1077℃，軟化點1730℃，抗壓強度1170Kgt/cm2，膨脹系數5.5×10-7，經特殊工藝處理后具有耐高溫，高壓和優良的機械特性。

●結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。

UGS系列彩色石英管液位計主要技術指標

●特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃。

●搞壓強度1170Kg/cm3 ，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。

●工作壓力：1.6、2.5、4.0、6.4、10.0MPa

●工作溫度：<520℃

●測量范圍L：測量范圍由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。

●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。

●接口法蘭：采用化工部1997年**新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。
鋼球自動封閉壓力：大于0.2MPa
重量;15~30kg。

產品選型表

 顯示高度與測量范圍關系見下表（顯示高度即標尺高度）單位：mm

彩色石英管液位計安裝與調試：
1、本產品須垂直安裝，**偏差為≤3o，通過法蘭與容器連接
2、液位計周圍20cm距離內不得有鐵、磁性物質
3、將傳感器與所測容器連接，在傳感器排污法蘭下端安裝一個DN15的閥門并與原液位計排污管路連通
4、接通電源AC220V（或AC36V），此時液位計顯示應為全紅
5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的壓力容器上時（如電站鍋爐），須緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入傳感器，觀察液位顯示，由紅變綠逐個轉換。
6、液位顯示調整：把容器液位上升至正中，上下移動本液位計顯示盒與之相符，左右移動調至便于觀察的方位，然后將上下固定環擰緊，即可投入使用。
7.訂貨須知 ●型號規格； ●公稱壓力、溫度； ●特殊要求、

運輸. 貯存
在運輸過程中應保持原包裝的完好，在裝卸時應輕拿輕放，以防零件的破損。 液位計應防止雨淋曝曬及強烈的沖擊振動，當產品長期不使用時應原包裝貯存 在溫度為；、25℃~55℃，濕度不大于90%且無腐蝕性及有害氣體的環境中。
