靜壓法液位計測量的原理及規格型號

發表時間：2019-01-02 04:08:58 ??點擊次數：955? 技術支持：150-5269-2011

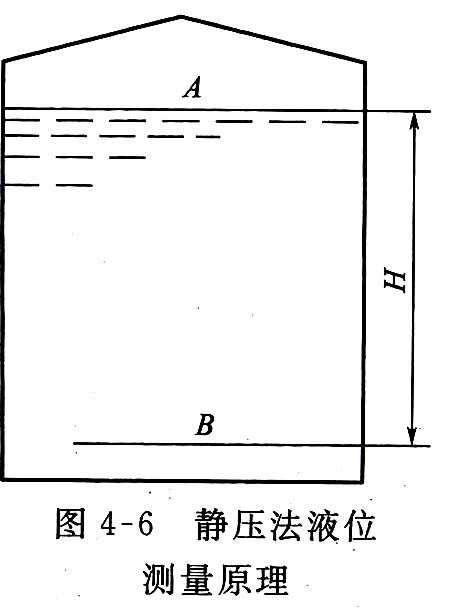

  靜壓式液位計的測量方法是通過測得液柱高度產生的靜壓實現液位測量的。其原理如圖所示，PA為密閉容器中A點的靜壓(氣相壓力)，PB為B點的靜壓，H為液柱高度，ρ為液體密度。根據流體靜力學的原理可知，A、B兩點的壓力差為
    ?p—p B—p A：Hρ g    (4—8)
    如果圖4-6中的容器為敞口容器，則p A為大氣壓，則式(4—8)可寫為
    ?p= p B=Hρ g    (4—9)
式中  p B——B點的表壓力。
    由式(4—8)和式(4—9)可知，液體任何一點的壓力等于其表面壓力加上液體密度與重力加速度及液柱高度的乘積。液體的靜壓力是液位高度和液體密度的函數，當液體的密度為常數時，A、B圖4—6靜壓法液位測量原理兩點的壓力或壓差僅與液位高度有關。因此可以通過測量P或Ap來實現液位高度的測量。這樣液位高度的測量就變?yōu)橐后w的靜壓測量，凡是能夠測量壓力或壓差的儀表，只要量程合適均可用于液位測量。

靜壓法液位測量的原理
  同時還可以看出，根據上述原理靜壓式液位計還可以直接求得容器內所儲存液體的質量。因?yàn)槭?4—8)和式(4—9)中P或△P代表了單位面積上一段高度為H的液柱所具有的質量。所以測得P或△P再乘以容器的截面積，即可獲得容器中全部液體的質量。
靜壓式液位計

MS-500靜壓式液位計的詳細資料：

     靜壓式液位計采用德國SENSE壓力傳感器原裝組件，主要用于城市給排水，水處理廠、水庫、河流、海洋、儲油罐、及石油、化工、電力等部門的液位測量，被測介質可以是水、油、酸性、堿性及粘稠性液體。儀表輸出二線制4～20mADC標準電流信號，具有技術先進、精度高、質量穩定可靠，安裝使用方便等優點，是一種過程檢測控制系統中理想的液位儀表。
     靜壓式液位計是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。靜壓式液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用方便 。

靜壓式液位計主要技術指標：
**度：0.5%FS(現場表頭指示**度2.5%FS)
測量范圍：0～2，5，10，20，50，170m
供電電源：24VDC
輸出電流4～20mADC(二線制)
負載電阻：0～620Ω
液位過載：2倍
使用溫度：－25～＋70℃
保管溫度：－40～＋125℃
被測介質：可與316和1Cr18Ni9Ti不銹鋼及橡膠共存的液體
螺紋接口：M14*1.5、長15mm
外型尺寸：直徑Ф28mm、長170mm

靜壓式液位計型號規格：

MS-500

通用型靜壓式液位計

MS-500

智能型靜壓式液位計(帶HART型)



A

通用型,適用于水、污水、海水等弱腐蝕性液體介質。

  接液材質：氧化鋁陶瓷、、PVC、316L   密封件：氟橡膠

基本類型



B

耐油型，適用于汽油、輕油、重油及其它有機溶液。

接液材質：氧化鋁陶瓷、316L   密封件：丁晴耐油橡膠



C

食品衛生型，符合GMP標準和3-A衛生標準。

接液材質：陶瓷膜片、316L，密封件：硅橡膠





1

法蘭安裝型，HG20598-97  DN50 PN1.0  304SS

安裝形式





2

支架安裝型，DN50符合GMP標準





3

衛生型快裝卡箍安裝型





4

螺紋安裝型，G3/4〞









不注

普通防水型，防護等級IP65，不帶現場顯示

選   項







D

隔爆型：Ex d Ⅱ BT4







E

本安型：Ex ib Ⅱ CT4~T6







L

帶現場LED發光數字顯示











導氣電纜長度或安裝高度，單位mm















測量范圍，單位mm















被測介質密度，單位g/cm3





靜壓式液位計產品咨詢、選型、報價， 商務熱線：15052692011
