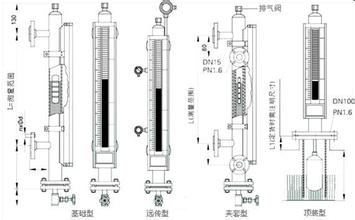

主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。



頂裝式磁翻板液位計護導管安裝須保持垂直。液位計安裝時連桿不能彎曲，須挺直裝入。



液位計安裝完畢后，需對指示器的磁翻柱用所附磁鋼引導一次?？展耷闆r下浮子顯示白色,當罐內有液體的時候,浮子顯示紅色。



如需在一定液位的時候設定自動敞開與關閉，可安裝上下限報警開關。報警開關安裝在液位計所需控制位置，轉換器安裝在控制室內。

磁翻板液位計的一種遠傳方式就是配報警開關，液位控制開關由干簧管及電路模塊組成，結構緊湊、堅固耐用。按用途它可分為普通液位控制開關，帶保持（記憶）型液位控制開關和高溫帶保持（記憶）型控制開關。該液位控制開關以捆綁的形式固定在UHZ型磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出，直到返回感應信號到達時才釋放，因此可方便地與各類儀表配套使用，從而達到控制及報警的目的。每個磁翻板液位計配多個報警開關。

磁翻板液位計專用報警開關的選型表



BJ-5	磁翻板液位計專用報警開關		普通型
BJB-25			記憶保持型
GBJB-25			高溫記憶保持型
	A		不防爆
	B		防爆型
