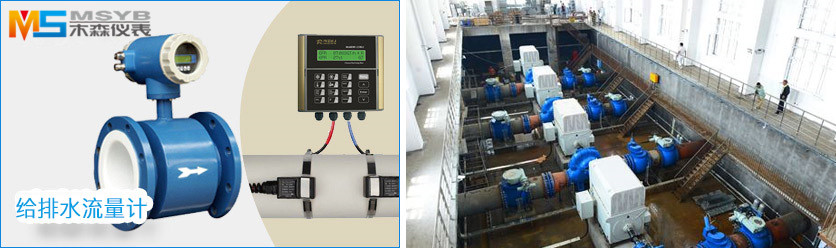

本文所述的電磁流量計與超聲波流量計主要是用于市政工程的給排水方面，水資源在目前總量萎縮，環境污染嚴重，地域水資源不平衡的背景下，對于城市供水與排水，污水處理中的水量的計量與控制是須加以重視的問題，市政作為一個城市基礎規劃的主要部門,在城市供水、排水及污水處理中都擔任著重要角色.市政給排水工程采取科學合理的節水措施,不僅能夠降低水資源的浪費,還能大大提高水資源的利用率,



為保障城市居民的正常用水,減少市政經濟損失.加強對于水量的控制與測量，本文對市政給排水工程中水資源浪費現象及成因進行分析,同時提出相關節水措施。電磁流量計及超聲波流量計是用于水測量的兩種**主要的，也是使用**廣泛的流量計類型，本文簡要介紹了電磁流量計和超聲波流量計的的測量原理，并且從工程實際角度，討論了兩種流量計在水處理行業不同場合的應用。

---

1. 測量原理
電磁流量計測量原理為基于法拉*電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。線圈勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。式中：EBDV
E-為電極間的信號電壓
B-磁通密度(T)
d-則量管內徑
V-均流速（m/s)m)

超聲流量計是通過檢測流體流動時對超聲束(或超聲脈沖)的作用，以測量體積流量的儀表。
按測量原理分類有：①傳播時間法；②多普勒效應法；③波束偏移法；④相關法；⑤噪聲法。2測量介質


電磁流量計不能測量導電率很低的液體，如石石油制品和有機溶劑等。用型電磁流量計由于里襯材料限制，不能測量溫度較高液體。
超聲波流量計的流量測量準確度幾乎不受被測流體溫度、壓力、粘度、密度等參數的影響，又可采用非接觸及便攜式測量?jī)x表，故可解決其它類型儀表所難以測量的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題。


---

2.流量傳感器或換能器的安裝

超聲波流量計適用于大型形管道，且原理上不受管徑限制，其造價基本上與管徑無關。對于大型管道不僅帶來方便，可認為在無法實現實流校驗的情況下是優先考慮的選擇方案。且超聲流量計可測量低流速和不滿管的工況。作非接觸測量。夾裝式換能器超聲流量計可無需停流截管安裝。只要在既設管道外部安裝換能器即可。這是超聲流量計在工業用流量?jī)x表中具有的獨特優點，因此可作移動性(即非定點固定安裝)測量，適用于管網流動狀況評估測定超聲流量計為無流動阻撓測量。超聲波流量計主要是管外安裝和插入式安裝，簡單方便，可在線拆卸，維護時不需要工藝停車，不影響，檢定費用低，按國家計量檢定規程每3年檢定一次。

安裝時候需要做到：剝凈安裝段內保溫層和保護層，并把換能器按裝處的壁面打磨干凈。避免局部凹陷，凸出物修平，漆銹層磨凈；對于垂直設置的管道，若為單聲道傳播時間法儀表，換能器的安裝位置應盡可能在上游彎管的彎軸平面內，以獲得彎管流場畸變后較接近的平均值；換能器安裝處和管壁反射處須避開接口和焊縫；換能器安裝處的管道襯里和垢層不能太厚。襯里、銹層與管壁問不能有間隙；換能器工作面與管壁之間保持有足夠的耦合劑，不能有空氣和固體顆粒，以保證耦合良好。電磁流量計安裝場所的要求測量混合相流體時，選擇不會相分離的場所；盡可能避免測量管內變成負壓；選擇震動小的場所；遠離大電機、大變壓器等，以免引起電磁場干擾；盡可能避開周圍環境有高濃度腐蝕性氣體；環境溫度在-25／-10～50／600℃范圍內；盡可能避免受陽光直照；安裝直管段的要求*先注意傳感器本身不能作為荷重支撐點，它不能支撐比鄰的工作管道，應有管道支撐。為獲得正常測量**度，電磁流量傳感器上下游要有足夠長度直管段，至少保持前5D，后3D。傳感器安裝方向水平、垂直或傾斜均可，不受限制。但要保證測量管與工藝管道同軸。其軸線偏離不得超過2MM。傳感器要做可靠的接地，接地電阻不大于10歐姆。變送器和傳感器間的信號電纜不宜大于50米，其信號電纜需傳鋼管，并且鋼管做可靠接地。測量管道須滿管，且要保證一定的流速。


---

3.常見故障

電磁流量計按照故障

按電磁流量計發生故障時期分類，可分為：
1）試期故障
本類故障在電磁流量計初始裝用調試時就出現，但一經改進排除故障，以后在相同條件下一般就不會再度出現。常見調試期故障主要有安裝不妥、環境干擾、流體特性影響三方面原因。安裝方面，通常是電磁流量傳感器安裝位置不正確引起的故障。環境方面，主要是管道雜散電流干擾，空間電磁波干擾，大電機磁場干擾等。管道雜散電流干擾通常采取良好單獨接地保護可獲得滿意測量。介質方面，介質含有均勻分布細小氣泡通常不影響正常測量。

2）運行故障。運行故障是在運行一段時期后出現，主發原因有流體中雜質附著電極襯里，環境條件變化出現新干擾源等。常見故障原因有：流量傳感器內壁附著層，雷電擊，環境條件變化。內壁附著層，由于電磁流量計測量含有懸浮固相或污臟體的機會遠比其他流量?jī)x表多，出現內壁附著層產生的故障概率也就相對較高。雷電擊，雷電擊在線路中感應瞬時高電壓和浪涌電流，進入儀表就會損壞儀表。因此使用單位要認識設置控制室儀表電源線防雷設施的重要性。環境條件變化，主要原因同上節調試期故障環境方面，只是干擾源不在調試期出現而在運行期間再介入的。


超聲波流量計的常見問題及解決方法

1)超聲波流量計使用一段時間后，當輸送的介質雜質比較多時候，會出現不定期報警現象。需要定期清理探頭；

2)超聲波流量計輸送的介質還有水等液體雜質時，流量計引壓管容易產生積液，當氣溫低時，容易產生凍堵。需要對引壓管進行吹掃或加裝伴熱帶；

3)超聲波流量計在現場強干擾下無法正常使用。如供電電源電壓波動較大，周圍有強磁場干擾，或接地不可靠。需要給儀表提供穩定的電源，遠離干擾源，做好接地。

4)由于管徑過大或管徑嚴重結垢或選擇的安裝方式不正確會引起外夾式流量計信號弱。可采用插入式探頭安裝或Z字型安裝。

 綜合以上論述，超聲波流量計和電磁流量計在不同的環境下各有優勢。在小成本作業，對測量準確度要求不高的情況下，宜多使用超聲波流量計；在安裝、維護資金充足，對測量準確度要求高的情況下，應多采用電磁流量計。當然，計量檢測人員要認真考察工作環境中對流量計的干擾來源，并采取有效的抗干擾措施。


---

4.結束語
小口徑超聲波流量計與電磁流量?jī)x表相比價格較貴。所以用于大口徑、超大口徑儀表有明顯價格優勢。多聲道儀表有較復雜電子計算部件，價格要高些，因此在要求高精度的中小管徑上應用受到一些限制。然而上有擾動大而直管段布置受限制的場所，多聲道系統可能是僅有的合理解決方案。外夾裝式便攜式超聲波流量計的機動性和可以多處使用，儀表購置費可分?jǐn)偨o各測量點，從而降低測量成本。超聲波流量計的流量校驗費用，外夾裝式儀表通常不作實流校驗，僅作靜態調試，液體用儀表可充實液調試；管段式儀表為提高儀表精度，均作實流校驗。
