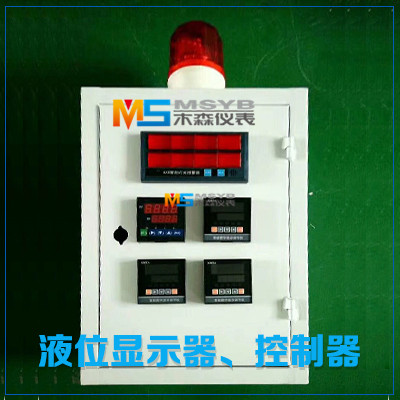

液位顯示器、控制器 | ||
商務熱線：15052692011 李經理
業務QQ：287626076
電話：0517-83303052
郵箱：[email protected]
網址：http://www.gxrchwu.cn
業務QQ：287626076
電話：0517-83303052
郵箱：[email protected]
網址：http://www.gxrchwu.cn
如何正確安裝浮球液位傳感器(有介質或液體)
發表時間：2018-05-30 04:24:01 ??點擊次數：1178? 技術支持：150-5269-2011

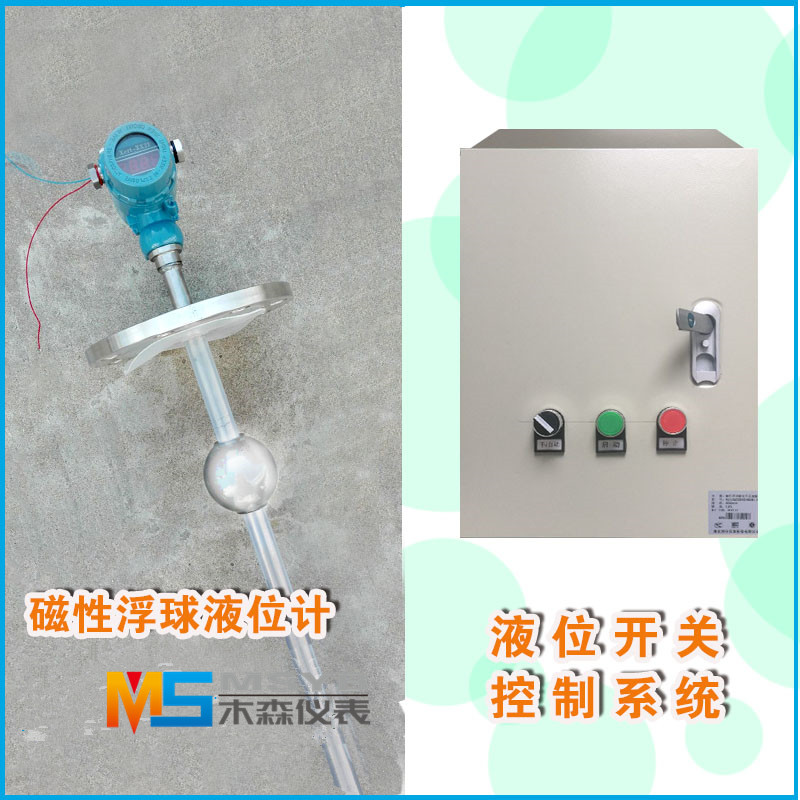

在工業的自動化控制中，液位的測量與控制是其中一個非常重要的組成部分，浮球液位變送器（也稱為浮球液位計）是在測量液位現場使用相當普遍的儀表種類。浮球液位計本體跟二次儀表跟配套產品配合，可以很方便地實現對于液位測量的現場顯示，以及高低液位的過程控制。對液位測量具有方便 可靠的性能，因此在煉油、電力、化工、制藥及污水處理等領域都得以廣泛的應用。潤中儀表的液位顯示控制儀，由于它按照其說明書及有關標準圖紙中的介紹、浮球液位計的一次部件一液位傳感器在敞口液池中的安裝方法，是在池內的壁上下的適當位置各做一支架．對傳感器的探桿進行固定，使貫穿于探桿上的浮球根據液位的變化而沿著探桿進行上下浮動，以感應桿內的電器元件，使桿內感應變化后的信號傳輸給控制室的二次儀表，達到顯示控制液位的目的。
本文根據過程中的實踐的成功案例，提出了一種新的浮球液位計在池內帶液狀態下的安裝方法，該方法具有良好的安全性和可操作性，對施工中遇到的此類問題有一定的指導意義。
1 安裝方法
在某次我對某液位的測量與控制的液位測量系統的安裝中，由于某些環節的原因，當冷卻塔已開始淋水、工作，涼水池內蓄水后，儀表才得以到貨，整體交工在即，工期要求很緊 如果將池內兒百噸的水全部放掉后再進入池內安裝，則工程量很大，而時間也不允許，顯然已不現實。經過反復思考、試驗，**終采用了對浮球液位計應用安裝支架進行有效改進的辦法，成功地在池外對池中的浮球液位計進行了安裝，而且方法簡便、使用可靠。其具體安裝方法如下：
(1)用一大于池深的硬桿插入池中準備安裝儀表的部位，間接地測量出水池的準確深度(H)，再用盒尺等測量工具測出池壁的厚度(H)。
(2)用40*40*4的角鋼做一整體支架．并在EF段適當位置上開孔，焊二個MI2螺母。AB垂直于CD．CD垂直于DE。D睡直于AB，CD凈尺寸等于池深(H)，ED凈尺寸等于池壁厚(H)，其它尺寸根據儀表及測量要求和池體情況具體酌定
(3)在池外將浮球液位計先安裝在已制作好的支架上，并調整好上下限止擋圈，然后進行模擬試驗，并檢查無誤。
(4)將已調整好的浮球液位計及支架整體放入水池中，使支架AB段頂在池底，DE段貼在池上沿，CDEF跨在池壁上，擺放合適并找正后，在EF段用兩條MI2螺栓旋進螺母頂緊外壁進行固定。如池沿上可以開孔，也可不要支架的EF段，而在CD段用兩條MIO膨脹螺栓固定由于支架的上端卡緊在了池壁上，使得浮球液位計不能前后晃動，而AB段又橫向頂于池底，抑制了支架整體的左右顫動，從而使得浮球液位計牢固地固定在了水池中，實現了對液位的可靠測量。
2 優點
此種安裝方法，除實現了對液池的帶液狀態的安裝外，同時還具有如下優點：
便于投產使用后用戶的檢修、維護。在傳感器的使用過程中出現故障(如干簧管燒毀或桿內滲透進水等)不能對液位進行正常測量時，維護人員不必等待停產，并對液池進行排水，只需在池外很方便地拆卸下兩條螺栓，便可將浮球液位計連刷支架整體從水中取出，進行修理、維護或更換，保證了儀表的正常運行，方便了單位的使用。
本文根據過程中的實踐的成功案例，提出了一種新的浮球液位計在池內帶液狀態下的安裝方法，該方法具有良好的安全性和可操作性，對施工中遇到的此類問題有一定的指導意義。
1 安裝方法
在某次我對某液位的測量與控制的液位測量系統的安裝中，由于某些環節的原因，當冷卻塔已開始淋水、工作，涼水池內蓄水后，儀表才得以到貨，整體交工在即，工期要求很緊 如果將池內兒百噸的水全部放掉后再進入池內安裝，則工程量很大，而時間也不允許，顯然已不現實。經過反復思考、試驗，**終采用了對浮球液位計應用安裝支架進行有效改進的辦法，成功地在池外對池中的浮球液位計進行了安裝，而且方法簡便、使用可靠。其具體安裝方法如下：
(1)用一大于池深的硬桿插入池中準備安裝儀表的部位，間接地測量出水池的準確深度(H)，再用盒尺等測量工具測出池壁的厚度(H)。
(2)用40*40*4的角鋼做一整體支架．并在EF段適當位置上開孔，焊二個MI2螺母。AB垂直于CD．CD垂直于DE。D睡直于AB，CD凈尺寸等于池深(H)，ED凈尺寸等于池壁厚(H)，其它尺寸根據儀表及測量要求和池體情況具體酌定
(3)在池外將浮球液位計先安裝在已制作好的支架上，并調整好上下限止擋圈，然后進行模擬試驗，并檢查無誤。
(4)將已調整好的浮球液位計及支架整體放入水池中，使支架AB段頂在池底，DE段貼在池上沿，CDEF跨在池壁上，擺放合適并找正后，在EF段用兩條MI2螺栓旋進螺母頂緊外壁進行固定。如池沿上可以開孔，也可不要支架的EF段，而在CD段用兩條MIO膨脹螺栓固定由于支架的上端卡緊在了池壁上，使得浮球液位計不能前后晃動，而AB段又橫向頂于池底，抑制了支架整體的左右顫動，從而使得浮球液位計牢固地固定在了水池中，實現了對液位的可靠測量。
2 優點
此種安裝方法，除實現了對液池的帶液狀態的安裝外，同時還具有如下優點：
便于投產使用后用戶的檢修、維護。在傳感器的使用過程中出現故障(如干簧管燒毀或桿內滲透進水等)不能對液位進行正常測量時，維護人員不必等待停產，并對液池進行排水，只需在池外很方便地拆卸下兩條螺栓，便可將浮球液位計連刷支架整體從水中取出，進行修理、維護或更換，保證了儀表的正常運行，方便了單位的使用。
