隨著自動化儀表技術的發展，測量液位（界面）的方法及相應的儀表也在不斷改進和更新，主要有浮球液位計、差壓變送器、射頻導納物位儀、超聲波液位計等，由于各種儀表的測量原理和安裝方式等方面的不同，儀表有各自優點和局限性，但沒有哪一種儀表能夠適應所有的介質或環境。本文以某采油廠各站液位計的使用情況、存在問題為出發點，探討各類液位計的適應性。



 1 聯合站常用液位（界面）檢測儀表現狀

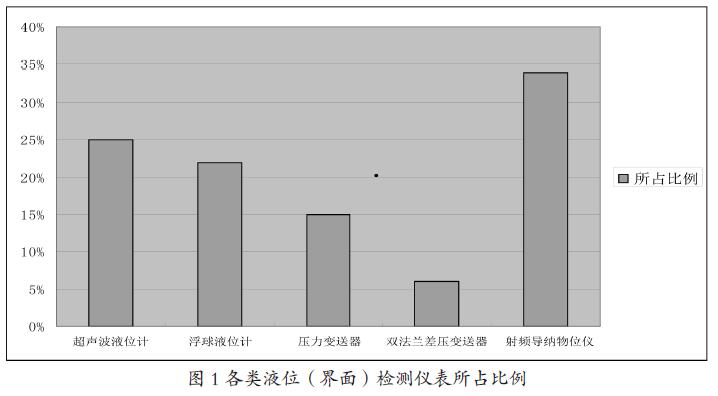

目前，采油廠用于檢測液位的儀表主要采用浮球液位計，射頻導納式、電容式物位儀，超聲波液位計，雙法蘭差壓變送器和壓力變送器等。圖1 是某采油廠各類液位（界面）檢測儀表所在比例。從圖1 可以看出，液位（界面）檢測儀表主要采用射頻導納物位儀、超聲波液位計和浮球液位計，占全部液位計的80% 以上。射頻導納物位儀和浮球液位計主要應用在游離水脫除器、脫水器和污水、清水罐等環節。超聲波液位計主要應用在配制站的熟化系統、污水池等環節。近幾年，設計中較少采用壓力變送器和雙法蘭差壓變送器。



2 各類液位（界面）檢測儀表的適應性

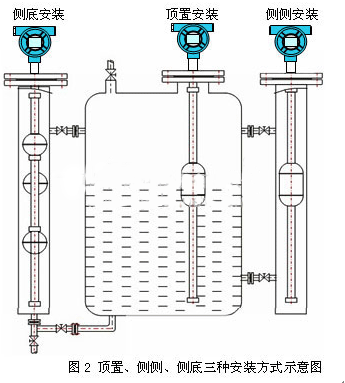

　　2.1浮球液位計

浮球液位計主要應用在污水沉降罐、水罐等環節，用浮球液位計測污水沉降罐測液位和油厚時，液位降到儀表量程外時，雙浮球易粘合測量出假液位，容易發生冒罐事故。解決辦法是注意上罐觀察，發現兩浮球粘合時，可用熱水澆浮球，或?qū)⒏∏蛉〕銮逑?。浮球液位?jì)適合用于污水、清水系統。



　　2.2 射頻導納物位儀

射頻導納物位儀主要應用在污水沉降罐、游離水脫除器、脫水器等環節，但是由于回收老化油和來液含聚上升的站，都不同程度的含有硫化亞鐵，硫化亞鐵導電性強，而射頻導納液位儀表檢測的是導電性發生階躍變化的電界面，所以在介質導電性模糊不清的工況條件下無法很好檢測，同時電場波動也影響檢測準確性。所以射頻導納物位儀適合硫化亞鐵含量低的場所，在脫水器安裝應距電極＞ 300mm。



　　2.3 超聲波液位計

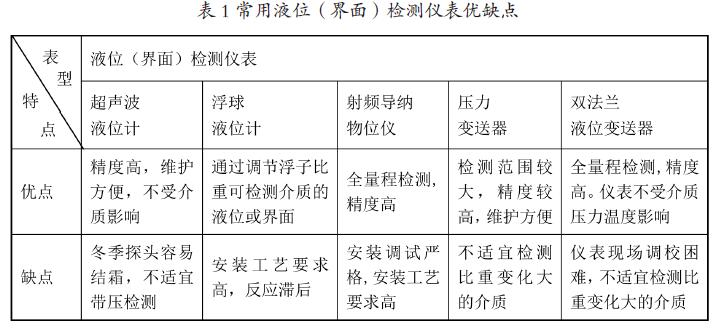

在清水池、污水池、水箱等敞口容器使用超聲波液位計測量液位效果良好，但是，冬季超聲波液位計探頭易結霜、結冰，原因是冬季配制母液用清水溫度在0℃以上，外界的環境溫度在零下20℃以下，且熟化罐罐頂非密封，罐內溫度稍高的清水與罐外大氣相遇形成水汽在液位計的探頭（天線）處結霜或結冰，進而影響檢測信號。解決辦法是在探頭上纏繞電熱帶進行局部保溫處理，這樣可以保證液位計在冬季正常工作，見表1。





　　2.4 雙法蘭液位變送器

雙法蘭液位變送器在各類液位檢測儀表中所在比例zui少，適合粘度低，密度相對恒定（如水介質等）的被測介質。但對于已建儲罐而言，還需開相應的法蘭接口，比較復雜。



　　2.5 壓力變送器

壓力變送器測量液位應用較少，它適合測量密度隨溫度變化不大的介質。



3.結語

　　通過上面的論述可以看出，液位（界面）測量是僅次于流量測量的難題，在工業領域?qū)τ谝何坏臏y量與流量測量的儀表需求是zui大的，但是沒有哪種儀表能夠適應所有的介質或環境。只有在充分熟悉各類液位（界面）儀表的工作機理、被測介質的特性、使用環境、可能出現的問題及售后維護標定等因素的基礎上，結合用戶使用情況及儀表的性能價格比綜合考慮，方能選擇可靠、實用并滿足精度要求的儀表。
