浮標液位計結構很簡單，原理也通俗易懂，一般情況下，浮標液位計都是實現的現場觀測功能，但在一些特殊的場合和情況下，不僅要現場觀察液位，也需要將液位情況通過線纜輸入到遠程監測儀表中。本文就浮標液位計的產品特點和使用情況作一個介紹。





浮標液位計工作原理:

浮標液位計是根據力平衡原理設計的，當罐內液位處于某一位置時浮標重量W，重錘指針重量W1 和浮標浸在液體中所受浮力F，整個系統中摩擦力f，四力處于平衡狀態（即W-F- W1-f=0）。當液位上升時，由于牽引索吊著浮子沿導向索被浮起，液體浮力，F(xiàn)增大，使原平衡系統地四力失去平衡，在重力的作用下，重錘指針（8）向下滑行，同時也連續地在標尺上指示液位的上升高度。同理，可說明液位下降時，浮子浮力F減少，使?fàn)恳髋c液體同步下降，由于浮子的重量大于重錘指針的重量，使指針向上運動，同樣在液位連續下降變化時，重錘指針能隨之連續地指示液位的下降情況，從而達到準確測量液位變化的目的。

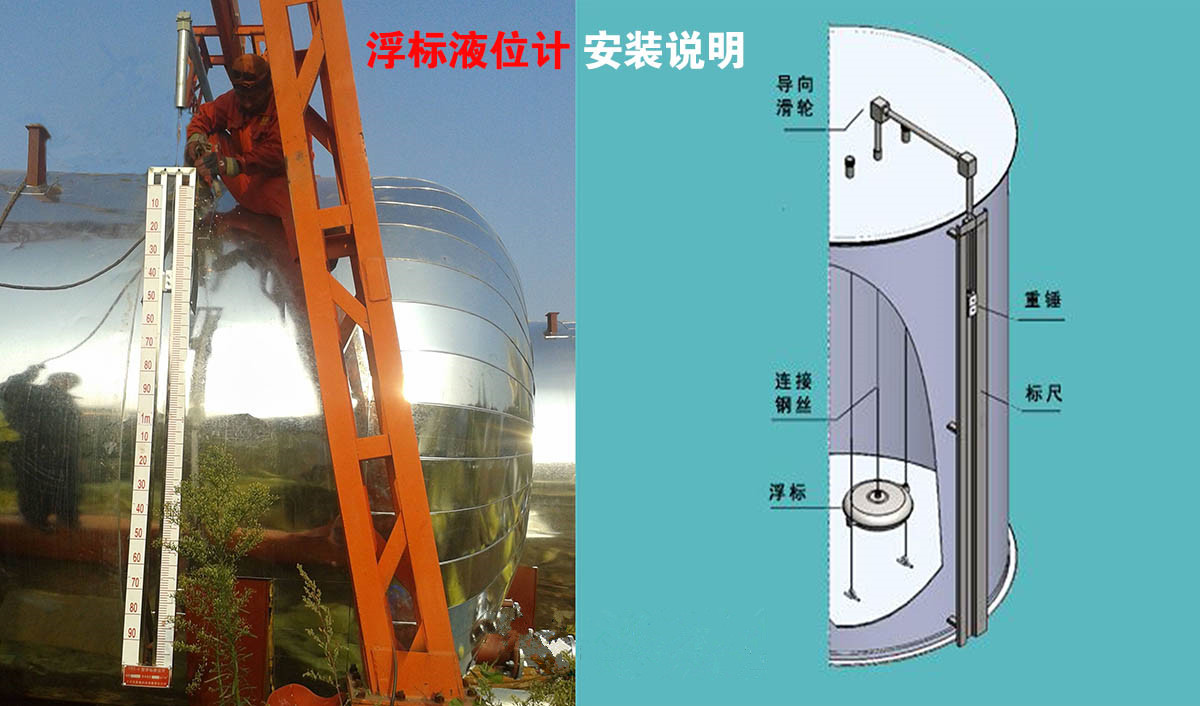

    浮標液位計結構組成：

    液位計是由浮子、牽引索、導向滑輪、重錘指針、顯示標尺或磁性翻板等五部分組成。

    1、 浮子：浮子是用二個不銹鋼（或碳鋼）空心圓錐體和一個不銹鋼（或碳鋼）空心圓柱體焊接而成，并在浮子兩側焊有導向環起導向作用，浮子的作用是直接把液位變化的浮力轉給牽引索，使?fàn)恳鲗⒁何蛔兓D(zhuǎn)送給重錘指針，實現液位變化的現場指示。

    2、 牽引索：連接鋼絲的一端吊著浮子，另一端連接重錘指針，中間部分封閉在鋼管內。

    3、 導向滑輪：浮標液位計是根據現場液位罐的幾何形狀和儀表安裝要求設計的，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，系統轉動的阻力減少。

    4、 重錘指針：是選用A3F鋼所制成，中間制成指針形式，指針?biāo)赶鄳?yīng)的標尺數值即為測量液位高度，它是隨浮子的變化隨連接牽引索進行同步運動的。磁性翻板顯示時重錘指針由內裝磁鋼的鋼管代替。

5、 顯示標尺：它由用戶根據實際工況條件由合金鋁或不銹鋼壓制而成的，并在表面刻好標準數值，以厘米為單位，每節高度為1米。磁性翻板顯示時由紅、白翻板代替。



細心的朋友可以注意到了，在浮標液位計的重錘指針和顯示標尺中出現了兩種情況，一種是指針，一種是磁性翻板，這就是區分可遠傳與不遠傳只現場指示的產品類型的關鍵，簡易式的浮標液位計只使用重錘和指針，加上帶有刻度的標尺便可實現現場顯示了。



我們?nèi)粢獙崿F(xiàn)現場數據的信號遠傳，就須使用磁性翻板液位計，因為只有裝了磁性翻板的浮標液位計，才能夠?qū)崿F(xiàn)通過浮筒內部的磁性浮子與遠傳標桿中的干簧管產生作用，將液位變化以4-20mA的電流模擬量通過線纜予以輸出到中控室二次表或都控制臺的PL

C上。
