一、前言



　　磁翻板液位計具有顯示直觀、醒目、視角寬，構造緊對付理，平安牢靠，無“跑、冒、滴、漏”景象。經過學習磁翻板液位計任務原理及維護有助于進步操作程度，維護好設備降低毛病率。磁翻板液位計普遍用于電力、石油、化工、冶金、環保、船舶、修建、食品等行業消費進程中的液位測量與控制。



　　二、磁翻板液位計構造及原理：



　　磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。

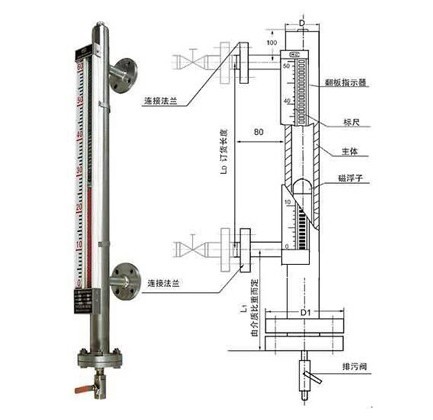

磁翻板液位計部分構造圖



　　構造圖



　　磁翻板液位計（也可稱爲磁性浮子液位計）依據浮力原理和磁性耦協作用而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永世磁鋼經過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變爲白色，當液位下降時翻柱由白色轉變爲白色，指示器的紅白接壤處爲容器外部液位的實踐高度，從而完成液位明晰的指示。



　　磁翻板液位計可用于低溫、防爆、防腐、食品飲料等場所作液位的就地顯示或遠傳顯示與控制。產品可以做到高密封、防走漏和在低溫、高壓、高粘度、強腐蝕性條件下平安牢靠地測量液位，全進程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可完成液位或界位的上上限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的規范信號，完成遠間隔檢測、指示、記載與控制。



　　三、日常維護



　　1、本體四周不允許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常任務；



　　2、磁翻板液位計裝置必需垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；



　　3、翻開底法蘭，裝入磁性浮子（留意：重端帶磁性一端向上，不能倒裝。）；



　　4、調試時應先翻開上部引管閥門，然后遲緩開啟下部閥門，讓介質顛簸進入主導管(運轉中應防止介質急速沖擊浮子，惹起浮子劇列動搖，影響顯示**性)，察看磁性紅白球翻轉能否正常，然后封閉下引管閥門，翻開排污閥，讓主導管內液位下降，據此辦法操作三次，確屬正常，即可投入運轉(腐蝕性等特殊液體除外)；



　　5、如用戶自行采用伴熱管路時，必需選用非導磁資料，如紫銅管等。伴熱溫度依據介質狀況確定；



　　6、介質內不應含有固體雜質或磁性物質，以免對浮子形成卡阻；



　　7、磁翻板液位計應依據介質狀況，不活期清洗主導管肅清雜質



　　對超*一定長度（普通型＞3米、防腐型＞2米）的液位計，需添加兩頭加固法蘭或耳攀作固定支撐，以添加強度和克制本身分量；



　　8、運用前應先用校正磁鋼將零位以下的小球置成白色，其它球置成白色；



　　9、磁翻板液位計的裝置地位，應避開或遠離物料介質進出口處，防止物料流體部分區域的急速變化，影響液位測量的**性；



　　四、配帶遠傳留意事項：



         當配有遠傳配套儀表時需做到如下幾條：



　?。?）應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；



　?。?）遠傳配套儀表上感應面應面向和緊貼主導管；



　　（3）遠傳配套儀表零位應與液位計零位指示處在同一程度線上；



　?。?）遠傳配套儀表與顯示儀表或工控機之間的連線**好獨自穿維護管敷設或用屏蔽二芯電纜敷設；



　　（5）接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常任務，接線盒在檢修或調試完成后應及時蓋上。



　　市場上很多不同場所使用的液位計都有所不同，因波動性和牢靠性不同，所以用戶在選購時需留意產品的功能及原理特點。以上是磁翻板液位計的根底知識，希望用戶看完有片面的理解。假如你對磁翻板液位計感興味，想理解更詳細的產品信息，可以來電征詢廠家我們會爲你處理各種技術成績。
