HG5玻璃管液位計

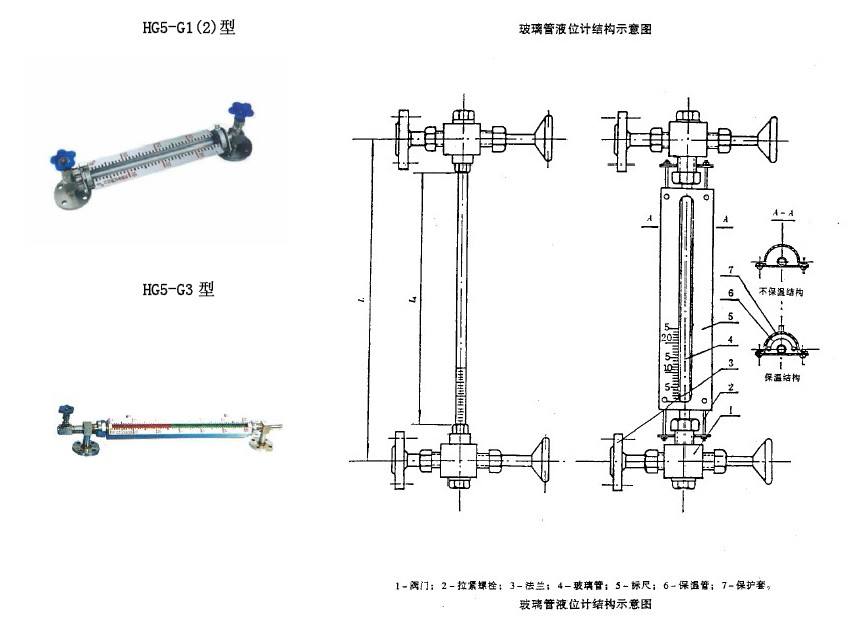

HG5型玻璃管液位計是按原化工部HG5-227-80標準的就地式液位測量儀表，它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度?；窗矟欀袃x表是玻璃管液位計廠家,歡迎垂詢玻璃管液位計價格。 玻璃管液位計的結構原理
儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流
玻璃管液位計的特點
●直讀式儀表，讀數準確。
●結構簡單，維修方便。
●經久耐用。
●玻璃管液位計的主要技術指標
●測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
●工作壓力：≤1.6MPa
●材質：碳鋼、不銹鋼
●工作溫度：≤200℃
●連接法蘭標準：HGJ46-91 PN1.6 DN20突面其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套接頭：G1/2"外螺紋
●鋼球自封壓力：≥0.2MPa
玻璃管液位計的使用須知
為保證自密封作用，容器內介質壓力應大于0.2MPa。在打開上下閥時，閥桿退出轉數不得少于4轉，
以免鋼球在自封時，碰到閥桿的頂端。
注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭 p-排污型
玻璃管液位計的訂貨須知
訂貨時請?zhí)峁┫铝袛?shù)據：
型號規格
測量范圍（中心距L）
工作壓力
工作溫度
材質要求
儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流
玻璃管液位計的特點
●直讀式儀表，讀數準確。
●結構簡單，維修方便。
●經久耐用。
●玻璃管液位計的主要技術指標
●測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
●工作壓力：≤1.6MPa
●材質：碳鋼、不銹鋼
●工作溫度：≤200℃
●連接法蘭標準：HGJ46-91 PN1.6 DN20突面其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套接頭：G1/2"外螺紋
●鋼球自封壓力：≥0.2MPa
安裝中心距L和標尺刻度L1的關系
| L | 300 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 |
| H | 150 | 350 | 450 | 650 | 850 | 1050 | 1250 | 1550 | 1850 |
玻璃管液位計的使用須知
為保證自密封作用，容器內介質壓力應大于0.2MPa。在打開上下閥時，閥桿退出轉數不得少于4轉，
以免鋼球在自封時，碰到閥桿的頂端。
型號、標記標準系列
| 名 稱 | 標 準 號 | 型號 標志 | 規 格 |
| 玻璃管液位計 | HG5-227-80 | DA I PN1.6 |
300 500 600 800 1000 1200 1400 1700 2000 |
| 玻璃管液位計 | HG5-227-80 | DB I PN1.6 | |
| 玻璃管液位計 | HG5-227-80 | DA II PN1.6 | |
| 玻璃管液位計 | HG5-227-80 | DB II PN1.6 | |
| 玻璃管液位計 | HG5-227-80 | WA I PN1.6 | |
| 玻璃管液位計 | HG5-227-80 | WB I PN1.6 | |
| 玻璃管液位計 | HG5-227-80 | WA II PN1.6 | |
| 玻璃管液位計 | HG5-227-80 | WB II PN1.6 | |
| 液位計針形閥 | HG5-227-80 | （上）A I B I PN1.6 | |
| 液位計針形閥 | HG5-227-80 | （下）A I B I PN1.6 | |
| 液位計針形閥 | HG5-227-80 | （上）A II B II PN1.6 | |
| 液位計針形閥 | HG5-227-80 | （下）A II B II PN1.6 |
注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭 p-排污型
玻璃管液位計的訂貨須知
訂貨時請?zhí)峁┫铝袛?shù)據：
型號規格
測量范圍（中心距L）
工作壓力
工作溫度
材質要求
